| 部分 | 项目号 | YF-CMKW400 | YF-CMKW480 | YF-CMKW580 |
| 加工范围 | 床身上最大回转直径 | Φ420 mm | Φ500 mm | Φ580 mm |
| 刀架上最大加工直径 | Φ220 mm | Φ320 mm | Φ360 mm | |
| 最大车削直径 | Φ400 mm | Φ480 mm | Φ580 mm | |
| 最大加工长度 | 380 mm | 580 mm | 1000 mm | |
| 两顶尖距离 | 610 mm | 670 mm | 1320 mm | |

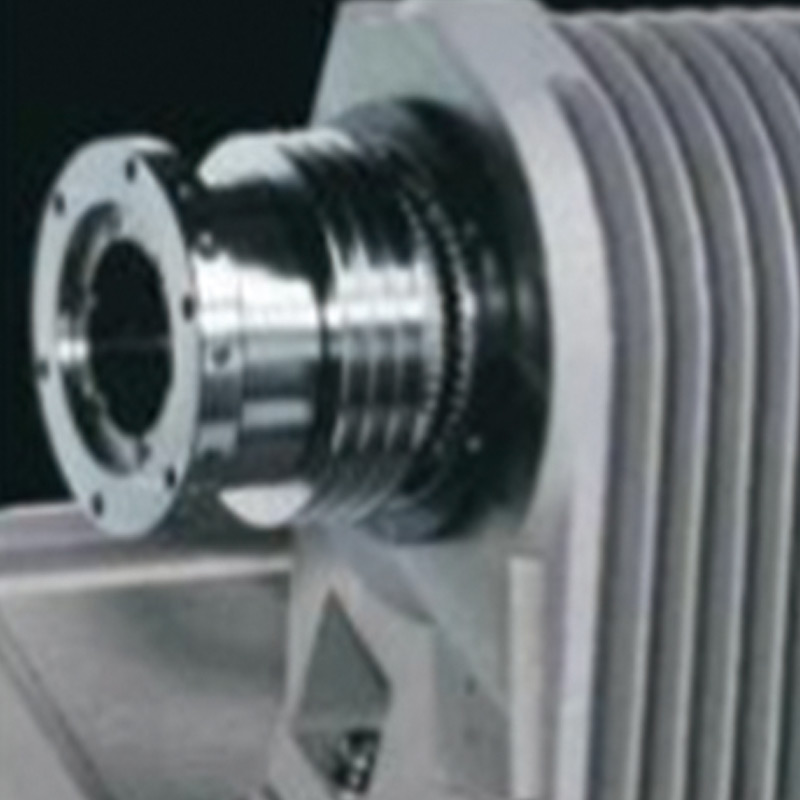

| 主轴 | 主轴鼻端形式 | A2-6 | A2-8 | A2-8 |
| 主轴最高转速 | 3000 r/min | 2600 r/min | 2600 r/min | |
| 主轴电机功率 | 7.5KW | 15KW | 20KW | |
| 标配卡盘、油缸 | 8寸 | 10寸 | 10寸 | |
| 主轴孔直径 | Φ66 | Φ87 | Φ87 | |
| 棒料通径 | Φ50 | Φ72 | Φ72 | |
| 轴向进给 | X轴行程 | 215 mm | 250 mm | 350 mm |
| Z轴行程 | 400 mm | 620 mm | 1120 mm | |

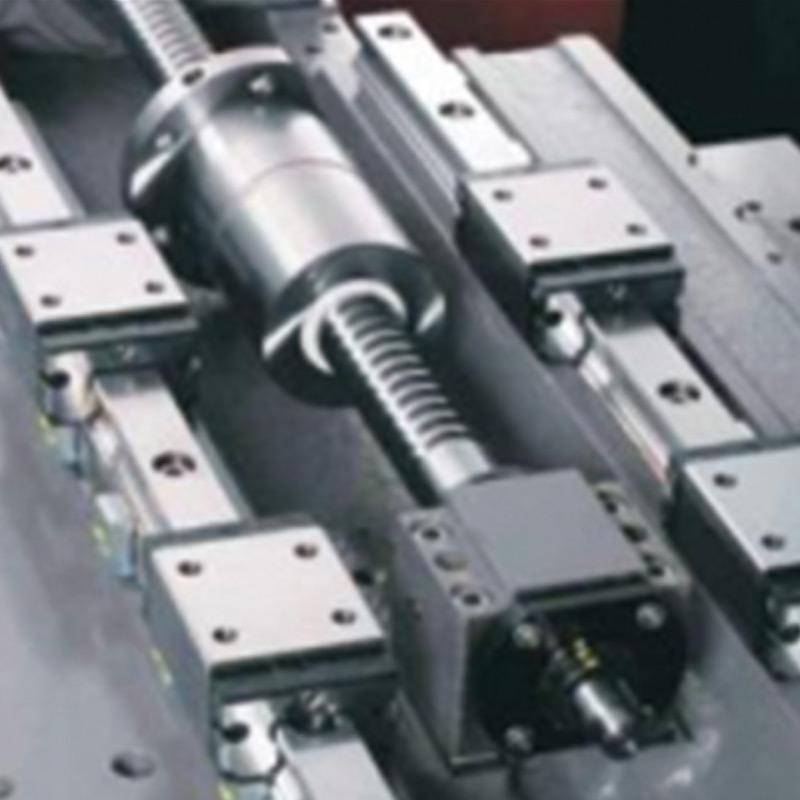

| X轴丝杠 直径X螺距 | 32x6mm | 32x6mm | 40x6mm | |
| Z轴丝杠 直径X螺距 | 32x8mm | 40x10mm | 50x10mm | |
| X轴伺服电机 | 1.3 KW | 4 KW | 4 KW | |
| Z轴伺服电机 | 1.3 KW | 4 KW | 4 KW | |
| 床身和鞍座 | 倾斜角度 | 45° | 45° | 45° |
| 导轨形式 | 直线导轨 | 直线导轨 | 直线导轨 | |
| 刀塔 | 类型 | 液压/伺服刀塔 | 液压/伺服刀塔 | 液压/伺服刀塔 |
| 刀位数 | 8 | 12 | 12 | |
| 外圆刀柄尺寸 | 25x25 mm | 25x25 mm | 25x25 mm | |
| 镗孔刀柄尺寸 | Φ32 mm | Φ40 mm | Φ40 mm | |

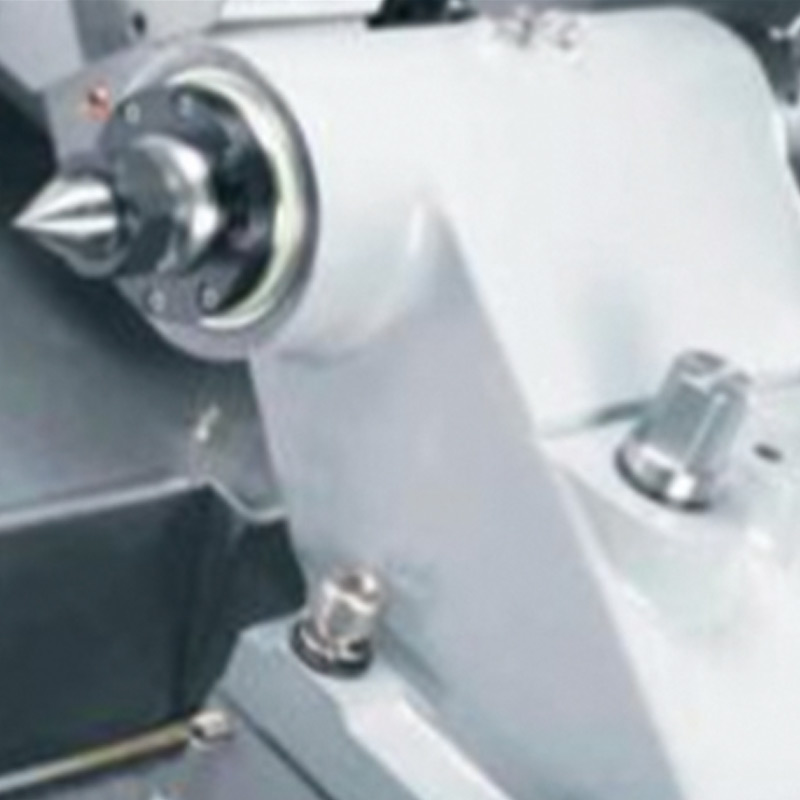

| 尾座 | 套筒直径 | Φ80 mm | Φ100 mm | Φ100 mm |
| 套筒行程 | 100 mm | 120 mm | 120 mm | |
| 尾座最大行程 | 350 mm | 670 mm | 1250 mm | |
| 尾座套筒锥孔 | 莫氏4号 | 莫氏5号 | 莫氏5号 | |
| 机床精度 | X轴定位精度 | 0.005 mm | 0.005 mm | 0.005 mm |
| Z轴定位精度 | 0.005 mm | 0.005 mm | 0.005 mm | |
| X轴重复定位精度 | 0.003 mm | 0.003 mm | 0.003 mm | |
| Z轴重复定位精度 | 0.003 mm | 0.003 mm | 0.003 mm | |
| 系统 | 系统标配 | FANUC | FANUC | FANUC |
| 选配 | 西门子、三菱、新代 | 西门子、三菱、新代 | 西门子、三菱、新代 | |
| 电源 | 电压 | 380V 50HZ | 380V 50HZ | 380V 50HZ |
| 机床尺寸 | 机床重量 | 约3500 KG | 约3500 KG | 约4800 KG |
| 机床高度 | 1900 mm | 2000 mm | 2100 mm | |
| 占地面积 | 2450x1600 mm | 3500x1800 mm | 4100x1900 mm |
