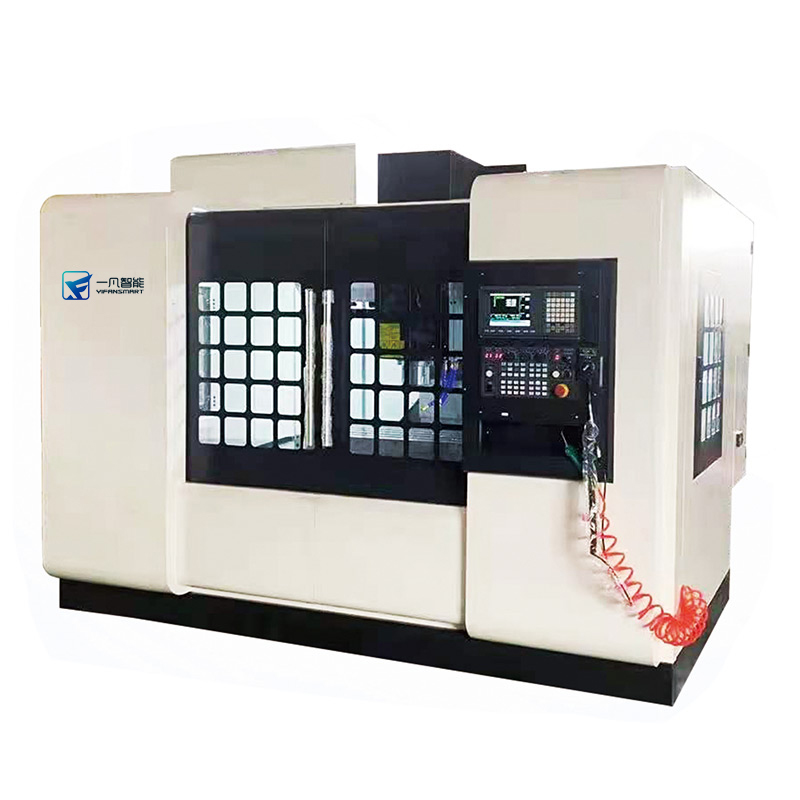

| YF-VMC850 | YF-VMC855 | YF-VMC1160 | YF-VMC1270 | YF-VMC1380 | YF-VMC1580 | |
| 重要元素 | ||||||
| X/Y/Z轴行程 单位：mm | 800/500/500 | 800/550/550 | 1100/600/700 | 1200/700/600 | 1300/800/700 | 1500/800/700 |
| 主轴端面至工作台距离 单位：mm | 110-610 | 120-670 | 94-795 | 87-687 | 100-800 | 130-830 |
| 主轴中心到立柱导轨距离 单位：mm | 560 | 590 | 654 | 785 | 850 | 810 |
| 进给 | ||||||
| 快速进给（X/Y/Z轴） 单位：m/min | 48/48/48 | 48/48/48 | 36/36/36 | 16/16/12 | 16/16/12 | 20/20/15 |
| 切削进给 单位：mm/min | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
| 进给马达功率（X/Y/Z轴） 单位：kw | 2.0/2.0/2.0 | 2.0/2.0/4.0 | 3.0/3.0/3.0 | 4.0/4.0/4.0 | 4.0/4.0/4.0 | 4.0/4.0/4.0 |
| 工作台 | ||||||
| 工作台尺寸（X/Y/Z轴） 单位：mm | 1000*500 | 1000*550 | 1200*600 | 1300*700 | 1400*800 | 1700*800 |
| T型槽（宽度*数量*间距）单位：mm | 18*5*90 | 18*5*90 | 18*5*110 | 18*5*122 | 18*5*135 | 18*5*140 |
| 工作台最大载重 单位：kg | 450 | 500 | 800 | 1000 | 1000 | 1500 |

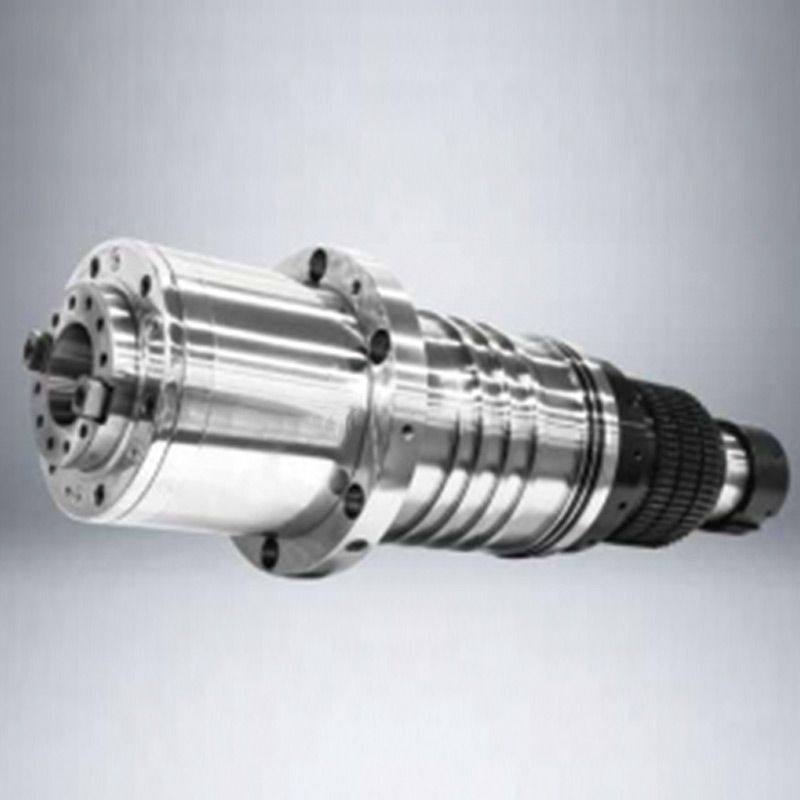

| 主轴 | ||||||
| 主轴驱动 - | 皮带式/直联式 | 皮带式/直联式 | 皮带式/直联式 | 皮带式/直联式 | 皮带式/直联式 | 皮带式/直联式 |
| 主轴点击（连续/30分）单位：kw | 1.5/11 | 1.5/11 | 1.5/11 | 11/15 | 15/18.5 | 15/18.5 |
| 主轴转速 单位：rpm | 8000/10000 | 8000/10000 | 8000/10000 | 8000/10000 | 8000 | 8000 |
| 主轴鼻端 | BBT/BT-40 | BBT/BT-40 | BBT/BT-40 | BT-50 | BT-50 | BT-50 |
| 精度 | ||||||
| 定位精度（VDI 3441） 单位：mm | 0.005（全行程） | 0.005（全行程） | 0.006/1000 | 0.006/1000 | 0.006/1000 | 0.006/1000 |
| 重复精度（VDI 3441） 单位：mm | 0.005（全行程） | 0.005（全行程） | 0.006/1000 | 0.006/1000 | 0.006/1000 | 0.006/1000 |
| ATC | ||||||
| 刀库型式 - | 圆盘式 | 圆盘式 | 圆盘式 | 圆盘式 | 圆盘式 | 圆盘式 |
| 换刀方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 |
| 刀库容量 - | 24 | 24 | 24 | 24 | 24 | 24 |
| 最大刀具直径（相邻/非相邻） 单位：mm | φ80/150 | φ80/150 | φ150 | φ80/150 | φ80/150 | φ80/150 |
| 最大刀具长度 单位：mm | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 单位：kg | 7 | 7 | 7 | 7/15 | 7/15 | 7/15 |
| 换刀时间 单位：sec | 1.8 | 1.8 | 1.8 | 1.8/2.6 | 1.8/2.6 | 1.8/2.6 |
| 系统 | ||||||
| 标配 | FANUC | FANUC | FANUC | FANUC | FANUC | FANUC |
| 选配 | 西门子、三菱、新代 | 西门子、三菱、新代 | 西门子、三菱、新代 | 西门子、三菱、新代 | 西门子、三菱、新代 | 西门子、三菱、新代 |
| 其他 | ||||||
| 电力需求 单位：KVA | 30 | 30 | 30 | 35/40 | 40 | 40 |
| 气压需求 单位：kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 |
| 切削液容量 单位：L | 250 | 250 | 300 | 300 | 300 | 300 |
| 机械净重 单位：kg | 5300 | 5800 | 7200 | 7800 | 8000 | 10000 |
| 机器尺寸（长/宽/高） 单位：mm | 2,900/2,800,2,650 | 3,100/2,900,2,800 | 3,500/3,300,2,700 | 3,600/2,500,2,700 | 3,800/2,600,3,000 | 4,000/3,300,3,600 |
